ニッケル-クロム電気抵抗線，リボンの特性（ニクロム線、ニクロムリボンの特性）
ニッケルクロム電熱線1種、2種（ニクロム線1種、2種）としてJIS C2520−1999に規定されています。
- 銅-ニッケル抵抗線CN49W、マンガニン精密抵抗線CMWに比べ、体積抵抗率が約2倍、
引張り強さが約1.5倍と大きく、耐食性と耐熱性も良好です。 - 以上の特性から一般抵抗材料として使用されています。
| 記号 | 化学成分 | 体積抵抗率 μΩ･ｍ | 機械的特性 引張り強さ MPa | 伸び ％ |
|---|---|---|---|---|
| NCHW,R-1 | Cr 19〜21 Mn 2.5以下 Ni 残 | 1.08±0.05 | 690〜930 | 20以上 |
| NCHW,R-2 | Cr 15〜18 Mn 1.5以下 Ni 57以上 Fe 残 | 1.12±0.05 | 640〜880 |
抵抗値一覧表
被膜厚一覧表

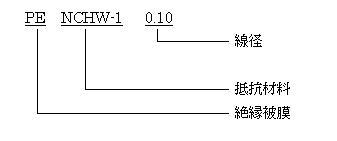

型式記号の表わし方
絶縁被膜の種類 絶縁被膜の公差
