JIS C2522−1999に｢電気抵抗用銅マンガン線、棒及び板｣として規定され、
精密抵抗線ＣＭＷ｢マンガニン｣として広く使用されています。
マンガニン線,ＣＭＷは、対銅熱起電力と抵抗温度係数を改善し耐食性向上させる為に、
Cu-Mn合金にNiその他の添加元素を加えた精密抵抗合金です。
- 精密抵抗線として要求される23℃の抵抗温度係数α23が−5〜＋10×10‐6/Kと小さい。
- 対銅熱起電力も±2μV/Kと小さい。
- 抵抗の経年変化の安定度が優れている。
- 以上の特性から標準抵抗器に使用されています。

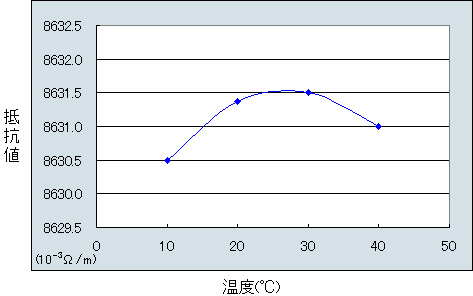

マンガニン線,ＣＭＷの温度と抵抗特性
マンガニンの温度と抵抗の関係は直線的でない為、適用温度範囲5〜45℃で次の2次式で
近似する事ができます。
 |
抵抗値-温度グラフ グラフ − 2 |
上記の2次式で、抵抗最大温度(抵抗温度係数がゼロとする温度)が常温付近となる様に熱処理を
行っていますので、精密抵抗材線として使用するためには、使用環境温度又は自己加熱による
発熱温度を適用温度範囲5〜45℃以内とすることが大切です。
マンガニン線, ＣＭＷの特性
| 記号 | 化学成分 | 体積抵抗率 μΩ･ｍ | 等級 | 測定点の温度 ℃ | 一次温度係数 α23×10‐6/K | 二次温度係数 β×10‐6/K2 |
|---|---|---|---|---|---|---|
| CMW | Ni1.0〜4.0 Mn10.0〜13.0 Cu+Mn+Ni 98.0以上 | 0.44±0.03 | AA | 13±2 | -4〜+8 | -0.7〜0 |
| A | 23±2 | -10〜＋20 | -1.0〜0 | |||
| B | 33±2 | -20〜+40 | -1.0〜0 | |||
| 43±2 |
| 記号 | 引張り強さ MPa | 伸び ％ |
|---|---|---|
| CMW | 340〜590 | 10以上 |
抵抗値一覧表
被膜厚一覧表

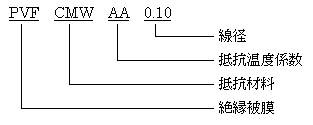

型式記号の表わし方
絶縁被膜の種類 絶縁被膜の公差
