ふっ素樹脂被覆極細熱電対 Fineflex®は、測定精度が保証された極細熱電対素線に、
極めて薄いふっ素樹脂樹脂を絶縁被覆加工した非常にしなやかな、可とう性に優れた
デュープレックス熱電対です。
ふっ素樹脂被覆極細熱電対 Fineflex®は、測温接点を極めて薄いふっ素樹脂被覆で
絶縁被覆加工した耐薬品性、絶縁特性に優れた測温接点モールドタイプも製造して
いますので、是非ご用命下さい。
ふっ素樹脂被覆極細熱電対 Fineflex®は、測温接点モールドタイプ、リールタイプ共に、
常備在庫品として常に在庫していますので、即納させて頂きます。
ふっ素樹脂被覆極細熱電対 Fineflex®の特長
|  |
種類と導体規格
| 種類 | 被覆識別 | 絶縁体識別 | 芯線材料 | 線径(mm) | 熱起電力(mV) | 基準接点0℃ | ||
|---|---|---|---|---|---|---|---|---|
| ＋脚 | −脚 | ＋脚 | −脚 | 100℃ | 218℃ | |||
| K | 透明 | 緑 | 白 | *1クロニック | *1アルニック | 0.05 0.07 0.1 0.2 | 4.096±0.062 （±1.5℃） | 8.860±0.060 （±1.5℃） |
| T | 透明 | 茶 | 白 | 銅 | 銅ニッケル合金 | 4.279±0.023 （±0.5℃） | 10.254±0.047 （±0.87℃） | |
*1 クロニック、アルニックは弊社における、クロメル及びアルメルの登録商標です

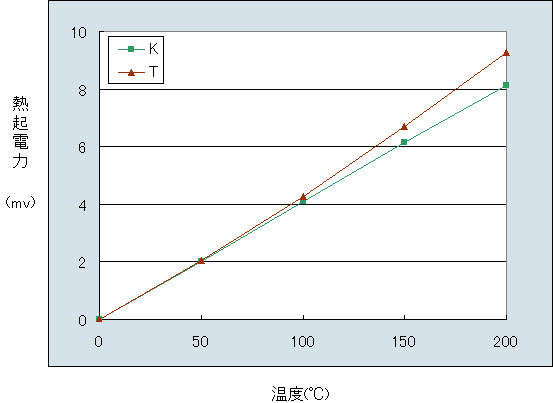

 グラフ − 3 |
種類と寸法

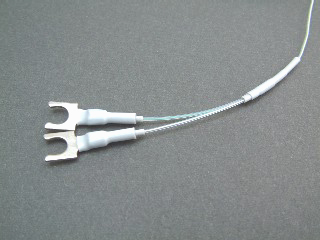

 先端モールドタイプ |  冷接点圧着端子付 |

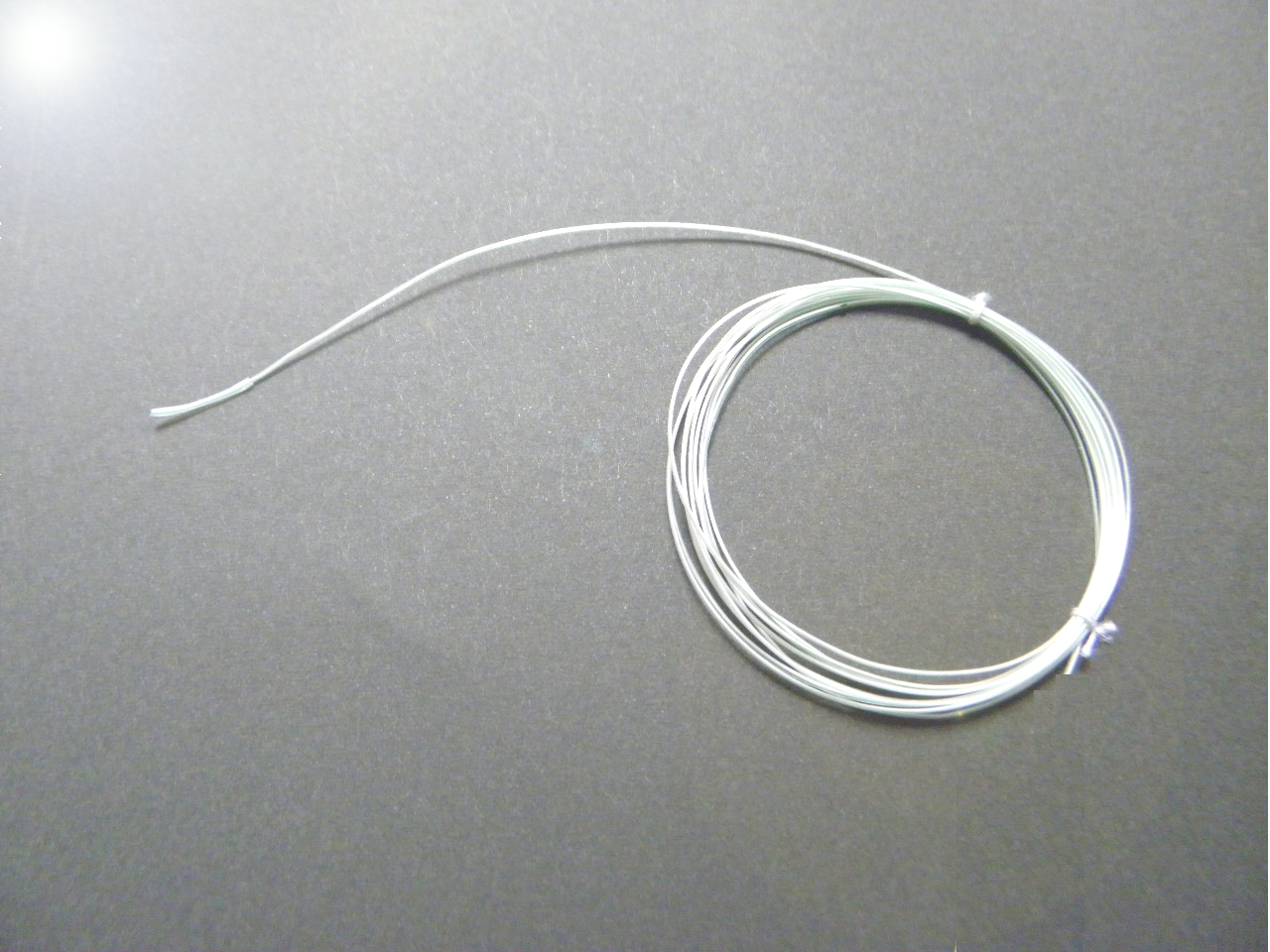

リールタイプ |
| No. | 種類 | 基準製品 | 圧着端子加工 | 素線径 (mm) | 標準仕上寸法 (mm) | 絶縁・保護膜被覆 | |
|---|---|---|---|---|---|---|---|
| 材質 | 最高使用温度℃ | ||||||
| 1 | 先端モールド加工有り | 0.05 0.07 0.10 0.20 | 0.45×0.7 0.47×0.74 0.5×0.8 0.6×1.0 | FEP | 200℃ | ||
| K | ＮＦＸ−Ｆ−Ａ−Ｃ− | 有り | |||||
| T | ＮＦＸ−Ｆ−Ａ−Ｄ− | 無し | |||||
| 2 | 先端モールド加工無し | ||||||
| K | ＮＦＸ−Ｆ−Ｂ−Ｃ− | 有り | |||||
| Ｔ | ＮＦＸ−Ｆ−Ｂ−Ｄ− | 無し | |||||
| 3 | リールタイプ | ||||||
| K | ＮＦＸ-Ｆ----- | 無し | |||||
| Ｔ | |||||||

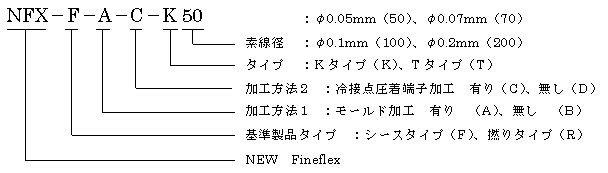

型式記号の表し方
