	ふっ素樹脂被覆熱電対
	ふっ素樹脂被覆極細熱電対Fineflex

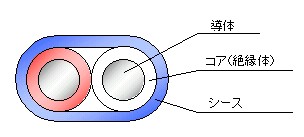

ふっ素樹脂被覆熱電対は、測定精度が保証された熱電対素線に、ふっ素樹脂樹脂で絶縁被覆加工した構造が簡単な、可とう性に優れた使い易いデュープレックス熱電対です。

ふっ素樹脂被覆熱電対は、常備在庫品として常に在庫していますので、即納させて頂きます。

測温接点の溶接が必要な場合は、ふっ素樹脂被覆熱電対の全長及び端末加工方法をご指定下さい。

ふっ素樹脂被覆熱電対は、耐熱性、耐薬品性、電気的特性、機械的特性、耐候性、不燃性に優れています。
ふっ素樹脂被覆熱電対の種類、ふっ素樹脂樹脂の特長を以下にご紹介します。

ふっ素樹脂被覆熱電対の種類と導体規格

表-4
種類	被覆識別	絶縁体識別		芯線材料		線径 (mm)	熱起電力(mV) 基準接点0℃
種類	被覆識別	+脚	-脚	+脚	-脚	線径 (mm)	100℃	218℃
K	青	赤	白	クロニック^*1	アルニック^*1	1/0.32 1/0.65	4.096±0.062 （±1.5℃）	8.860±0.060 （±1.5℃）
E	紫	赤	白	クロニック^*1	銅ニッケル合金		6.319±0.100 （±1.5℃）	14.762±0.110 （±1.5℃）
J	黄	赤	白	鉄	銅ニッケル合金		5.269±0.080 （±1.5℃）	11.778±0.080 （±1.5℃）
T	茶	赤	白	銅	銅ニッケル合金		4.279±0.023 （±0.5℃）	10.254±0.047 （±0.87℃）

^*1 クロニック、アルニックは弊社における、クロメル及びアルメルの登録商標です

ふっ素樹脂被覆熱電対の種類と特長をご紹介致します。用途に合わせてお選び下さい。

表-5　**ふっ素樹脂被覆熱電対の種類と特長**
K 熱電対	使用温度範囲が-200℃～1200℃と最も広く、かつ、その間の温度と熱起電力の関係が直線的であり、貴金属熱電対と比較すると安価であるので、工業用熱電対として最も広く使用されています。
E 熱電対	現用の熱電対の中では最も高い熱起電力を有し、最も感度の良い熱電対です。 E熱電対はK熱電対と比較して50％、J熱電対では20％高い熱起電力を有しています。従って、700℃～800℃以下の温度範囲で使用されています。
J 熱電対	常用600℃以下の温度測定に使用されます。E熱電対に次ぐ高い感度を有しており、 E熱電対と比べると価格的に安く、更に還元性雰囲気中で使用できるという長所があります。
T 熱電対	常用300℃以下の温度測定に使用されます。精度も高く伸線加工性も良いことから、ガラス繊維又はふっ素樹脂被覆を施した低温用高精度被覆熱電対として広く使用されています。また極低温用熱電対としても広く使用されています。

※弊社のふっ素樹脂被覆熱電対基準製品は、線径がφ0.32、0.65と細い為（表-4参照）、上記の常用温度とは異なります。

熱電対熱起電力表

グラフ－ 2

ふっ素樹脂被覆熱電対の種類と寸法

表-6

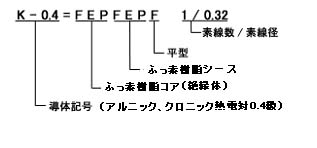

No	基準製品	型式記号	素線径（mm）	標準仕上寸法（mm）	絶縁・保護被覆
No	基準製品	型式記号	素線径（mm）	標準仕上寸法（mm）	材質	最高使用温度（℃）

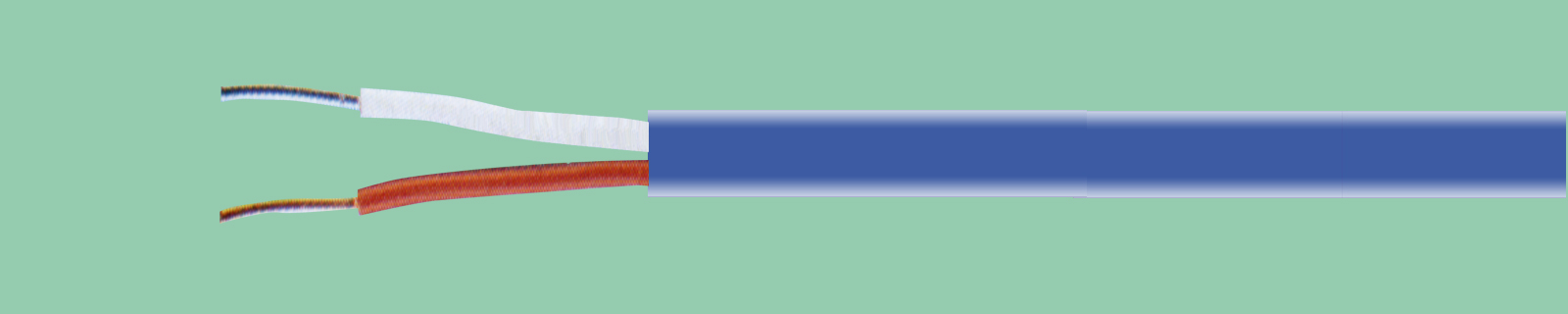

1		K-0.4=FEPFEPF	1/0.32 1/0.65	1.0×1.6 1.5×2.4	ふっ素樹脂	200

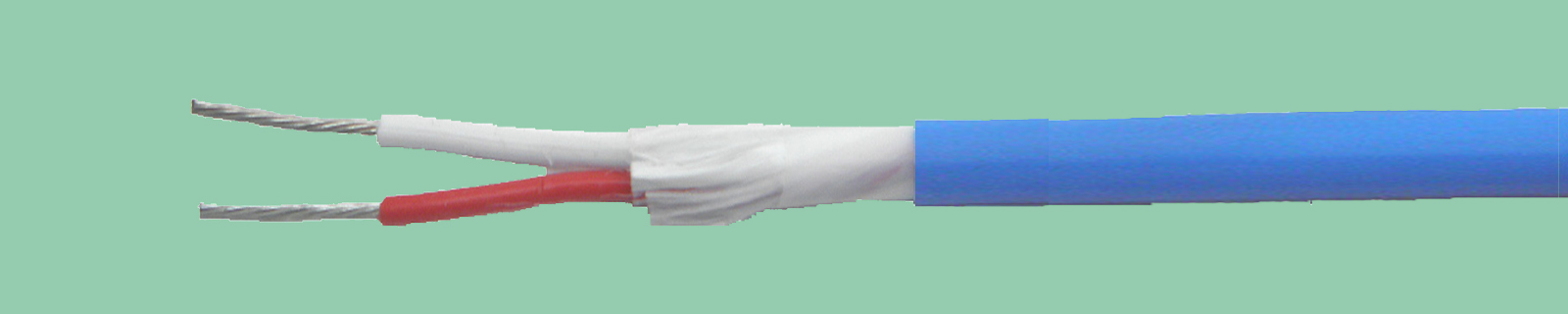

2		K-0.4=FEPFEP	1/0.32 1/0.65	1.6 2.4	ふっ素樹脂	200

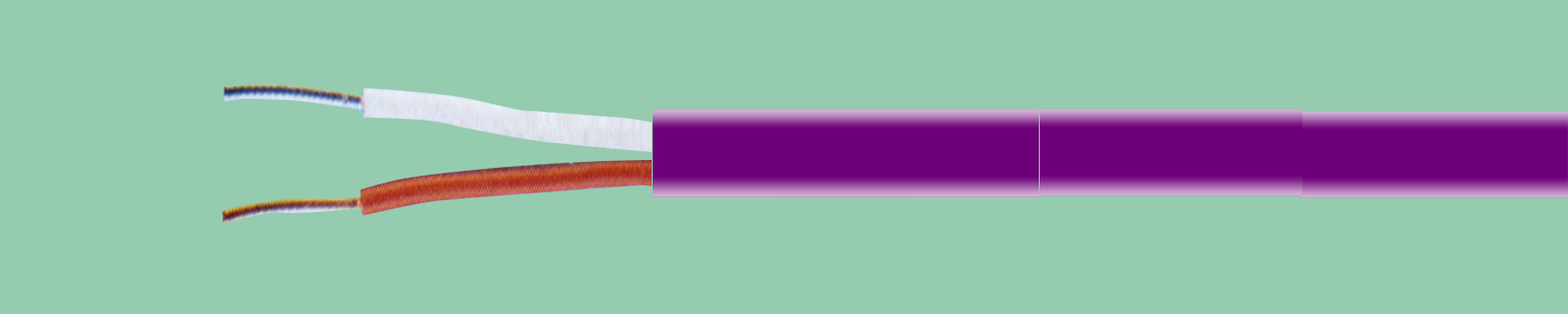

3		E-0.4=FEPFEPF	1/0.32 1/0.65	1.0×1.6 1.5×2.4	ふっ素樹脂	200

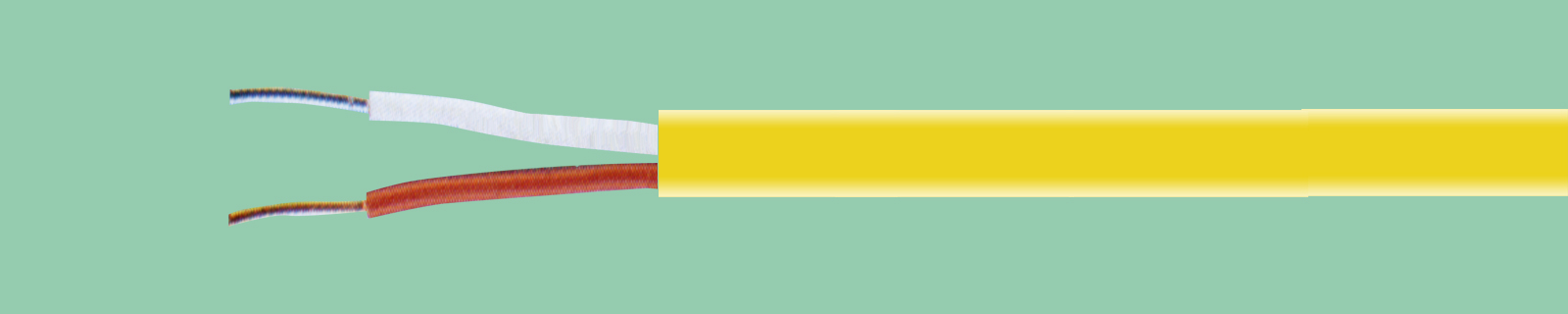

4		J-0.4=FEPFEPF	1/0.32 1/0.65	1.0×1.6 1.5×2.4	ふっ素樹脂	200

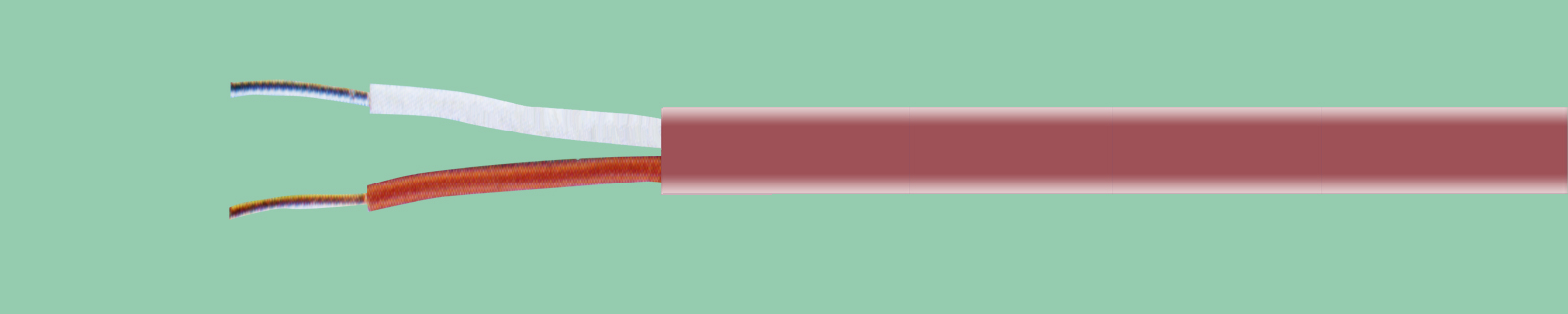

5		T-0.4=FEPFEPF	1/0.32 1/0.65	1.0×1.6 1.5×2.4	ふっ素樹脂	200

ふっ素樹脂（FEP）絶縁被覆の特長

表-7　諸特性
１）有機絶縁材料では、最高の耐熱性があります。 FEPは、200℃まで連続使用可能です。（表-10参照）
２）耐寒性が優れています。 FEPは、-200℃以下の極低温にも耐えます。
３）耐薬品性が優れています。ほとんどの薬品に影響を受けません。（表-11参照）
４）電気的特性が優れています。高い抵抗率、絶縁耐力があります。（表-10参照）
５）機械的特性は可とう性に富み、丈夫です。 PVCと比較して引張り強さは強く、伸び率は高いので、扱いが容易です。
６）耐候性は抜群です。 FEPは光の吸収がないことから、光によって劣化することがありません。また、オゾン、高温、極低温に耐え、吸湿性もありませんので、長期間野外に暴露しても変化はありません。
７）不燃性です。焔に近づけても燃焼しません。不燃性で、煙の発生が少なく、限界酸素指数（燃焼を続ける為に要する酸素濃度）は95vol％です。（表-9参照）

ふっ素樹脂の特性

1. ふっ素樹脂絶縁被覆の種類

表-8　ふっ素樹脂の種類
PFA	極低温から高温まで広い温度範囲で優れた特性を発揮します。特に高温での機械的強度に優れています。
FEP	耐熱温度がやや低い（連続使用で200℃）ことを除いて、耐寒性、耐薬品性、耐候性、非粘着性、誘電特性などすぐれた特性を持っています。ふっ素樹脂被覆材料として最も多く使用されています。
ETFE	連続使用耐熱温度が150℃と耐熱性の面ではふっ素樹脂の中位に属しますが、機械的強度、耐薬品性、電気特性などのバランスが良いです。

2. 耐薬品性及び機械特性

表-9　ふっ素樹脂と硬質ポリ塩化ビニルの特性比較一覧
	耐熱性(℃)	電気的性質	難燃性GL(％)	機械的性質	低摩擦性	耐薬品性			非粘着性	耐候性	透明性	成形性
	耐熱性(℃)	電気的性質	難燃性GL(％)	機械的性質	低摩擦性	酸	アルカリ	溶剤	非粘着性	耐候性	透明性	成形性
PFA	260	◎	95	△	○	◎	◎	◎	◎	◎	○	○
FEP	200	◎	95	△	◎	◎	◎	◎	◎	◎	○	○
ETFE	150	◎	30	○	△	◎	◎	◎	○	◎	△	◎
硬質ポリ塩化ビニル	60	△	45	○	△	○	○	△	×	×	○	◎

◎：非常に優れている。　　○：優れている。　　△：使用可。　　×：使用不可。

表-10　ふっ素樹脂特性詳細
性質	項目	単位	ASTM 試験法	TFE	PFA	FEP	ETFE
物理的性質	融点	℃	---	327	310	270	270
物理的性質	比重	---	D792	2.14-2.20	2.12-2.17	2.12-2.17	1.7
機械的性質	引張強さ	kgf/cm²	D638	140-350	280-300	190-220	410-470
	伸び	％	D638	200-400	280-300	250-330	420-440
	圧縮強さ	kgf/cm²	D695	50-60	---	50-60	109
	衝撃強さ	kgfcm/cm	D256A	16.3	---	破壊せず	破壊せず
	硬さ	ショアー	D2240	D50-65	D60	D55	D75
	曲げ弾性率	10³kgf/cm²	D790	5.0-6.0	6.6-7.0	5.5-6.5	9.0-14.0
熱的性質	線膨張係数	10^-5/℃	D696	10	12 （+20～+100℃）	8.3-10.5 （+20～+100℃）	5.9
	熱変形温度 18.5kgf/cm²	℃	D648	55	47	50	74
	熱変形温度 4.6kgf/cm²	℃	D648	121	74	72	104
	最高使用温度 (連続)	℃	（無荷重）	260	260	200	150
電気的性質	体積抵抗率	Ω-cm	D257 （50%RH.23℃）	＞10¹⁸	＞10¹⁸	＞10¹⁸	＞10¹⁸
	絶縁破壊強さ	ｋV/0.1mm （0.25mm厚）	D149	6-10	＞10	＞10
	誘電率	（10⁶Hz）	D150	＜2.1	＜2.1	2.1	2.6
	誘電正接	（10⁶Hz）	D150	＜0.0002	＜0.0003	＜0.0005	＜0.0005
	耐アーク性	sec	D495	＞300	＞300	＞300	75
その他	耐薬品性		D543	優	優	優	優
その他	吸水性	%	D570	＜0.00	＜0.01	＜0.01	＜0.1

表-11　ふっ素樹脂の耐薬品性
薬品	TFE	FEP
ベンゼン	◎	◎
ガソリン	◎	◎
四塩化炭素	◎	◎
二硫化炭素	◎	◎
クロロホルム	◎	◎
エチルアルコール	◎	◎
石油エーテル	◎	◎
硝酸(10%)	◎	◎
硫酸(10%)	◎	◎
塩酸(10%)	◎	◎
B 重油	◎	◎
DOP	◎	◎
変圧器油	◎	◎
クレゾール	◎	◎

◎：優れている
