補償導線

熱電対と計器を接続する場合、熱電対をそのまま計器に接続する方法が理想的ですが、一般に熱電対材料は高価
であり、絶縁抵抗、機械的強度、及び配線途中の誘導により測定精度が悪くなる等の種々の問題があります。
補償導線は定められた温度範囲(通常は200℃以下)で、熱電対と近似した熱起電力特性を有するので、補償導線で
熱電対と計器を接続すれば、配線途中の電気的、機械的障害を取り除き、熱電対を延長した場合と同等の高度な温度
測定ができます。

弊社の温度制御部門は、半世紀以上にわたり積み重ねた高い技術力と、材料から製品までの一貫生産により
成し得るきめ細かい品質管理により、お客様から高い信頼と評価を得ています。
弊社は溶解から圧延、伸線、最終被覆まで一貫生産する補償導線メーカーとして、極細線から多対ケーブルまで
製造しておりますので、特殊仕様についても御相談下さい。



補償導線の種類

補償導線の種類は表-1、2に示す様に9種類ありますが、使用条件(1)、(2)により補償導線の種類と材質を選択する
必要があります。
 (1)熱電対の種類
 (2)補償接点温度…熱電対と補償導線の接続点の温度

グラフ-1に各種補償導線の温度に対する偏差特性の傾向を示します。
温度換算誤差グラフ






(℃)
温度換算誤差グラフ
  測定温度
グラフ − 1

補償導線用導体規格

<JIS> JIS C 1610 - 1995
<IEC>IEC584-3

表-1

組合わせて
使用する
熱電対の
種類の記号
記号 旧JIS
記号
許容差(℃) 使用温度範囲 (℃) 構成材料 最大往復
電気抵抗
Ω/loop-m*3
色別区分1 色別区分2
一般用
(ビニル
被覆)
耐熱用
(ガラス
被覆)
高耐熱用
(ふっ素樹脂
被覆)
絶縁体 保護被覆 絶縁体 保護
被覆
クラス1 クラス2 G H S +脚 −脚 +脚 −脚 +脚 −脚
B BC BX - - 0〜90 - - 0.05
R
RCA RX  - ±4.0 0〜90 - - 低Ni銅合金 0.1
RCB - ±7.0 - 0〜150 -
S
SCA SX - ±4.0 0〜90 - - 低Ni銅合金 0.1
SCB - ±7.0 - 0〜150 -
K
KX KX ±1.5 ±2.5 −20〜90 0〜150 −25〜200 クロニック*1
アルニック*1 1.5
KCA WX - ±2.5 0〜90 0〜150 - 銅Ni合金 0.8
KCB VX - ±2.5 0〜90 - - コンスタンタン 0.8
E
EX EX ±1.5 ±2.5 −20〜90 0〜150 −25〜200 クロニック*1 コンスタンタン 1.5
青紫
青紫
J
JX JX ±1.5 ±2.5 −20〜90 0〜150 −25〜200 コンスタンタン 0.8
T
TX TX ±0.5 ±1.0 −20〜90 - −25〜200 コンスタンタン 0.8
*1 表中クロニック及びアルニックは弊社におけるクロメル及びアルメルの登録商標です。
*2 BX、RX及びSXの使用温度は0〜90℃とします。
*3 公称断面積1.25mm2以上のものについて適用します。


<ANSI> ANSI - MC 96.1 - 1982

表-2

組み合わせて
使用する
熱電対の
種類の記号
記号 使用区分及び
許容差による
区分
許容差(℃) 構成材料 絶縁体の色別 保護被覆の色別
一般用 耐熱用
0〜100 0〜200 +脚 −脚 +脚 −脚
B BX-G-st 一般用普通級 +0
−3.7
-
R
RX-H-st 耐熱用普通級 - ±5 低Ni銅合金
S
SX-H-st 耐熱用普通級 - ±5 低Ni銅合金
K
KX-H-st 耐熱用普通級 - ±2.2 クロニック*1 アルニック*1
E
EX-H-st 耐熱用普通級 - ±1.7 クロニック*1 コンスタンタン
J
JX-H-st 耐熱用普通級 - ±2.2 コンスタンタン
JX-H-sp 耐熱用精密級 - ±1.1
T
TX-G-st 一般用普通級 ±1.0 - コンスタンタン
TX-G-sp 一般用精密級 ±0.5 -
*1 表中クロニック及びアルニックは弊社におけるクロメル及びアルメルの登録商標です。
*2 TXの温度範囲は−60〜100℃とします。
*3 旧JIS、新JIS規格とANSI規格では、色別が異なっており、+脚と−脚が逆の場合がありますので、注意が必要です。
普通級 Standard
精密級 Special


補償導線の構造と記号

1.基準製品型補償導線

基準製品型補償導線は、常備在庫品として常に在庫していますので、即納させて頂きます。

表-3 基準製品型補償導線の種類と寸法

No. 種類  基準製品  型式記号  素線数/
素線径
標準仕上り
寸法
絶縁・保護被覆
 mm mm 材料 被覆最高使用
温度(℃)

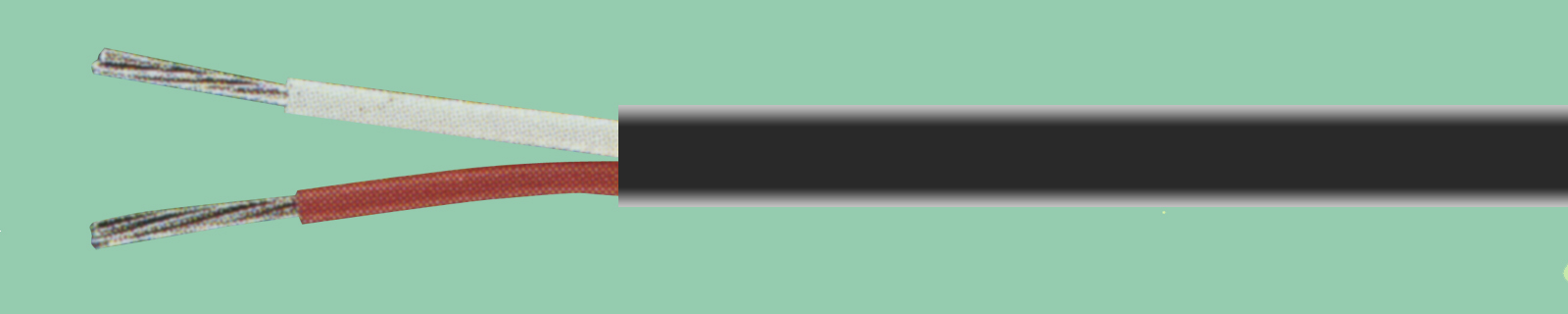

1 RX 基準製品型補償導線 RX-G=VVF RX-G=VVF 7/0.30


7/0.65
2.9×4.8


4.8×7.9
ビニル 60
2 KX 基準製品型補償導線 KX-G=VVF KX-G=VVF
3 VX 基準製品型補償導線 VX-G=VVF VX-G=VVF

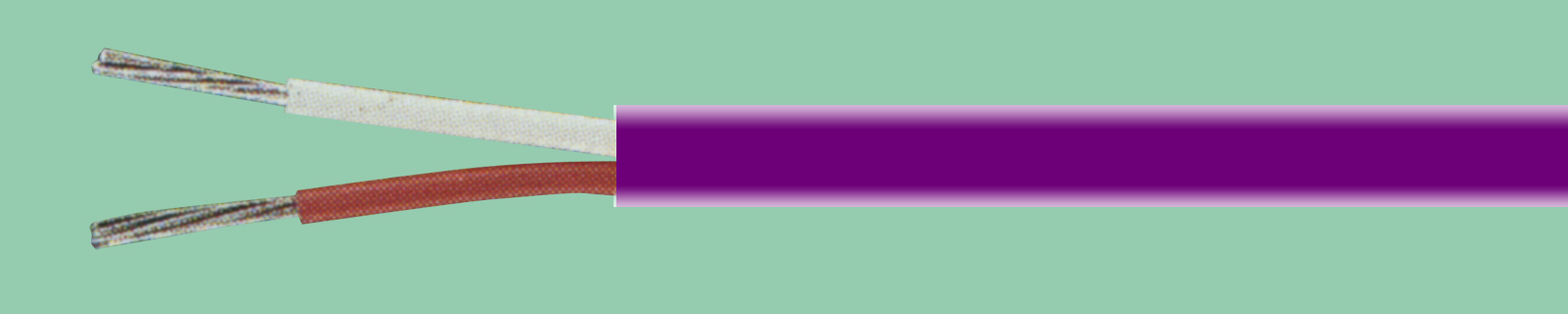

4 EX 基準製品型補償導線 EX-G=VVF EX-G=VVF

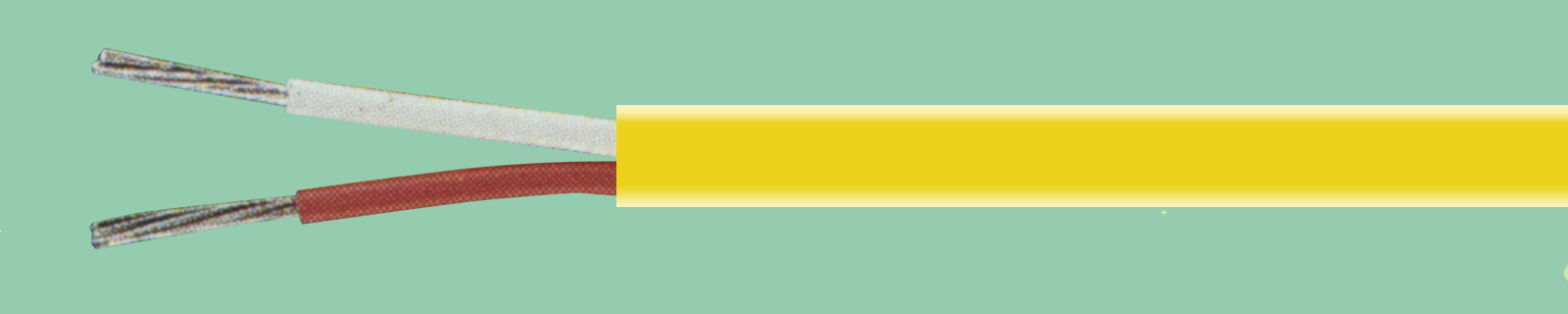

5 JX 基準製品型補償導線 JX-G=VVF JX-G=VVF

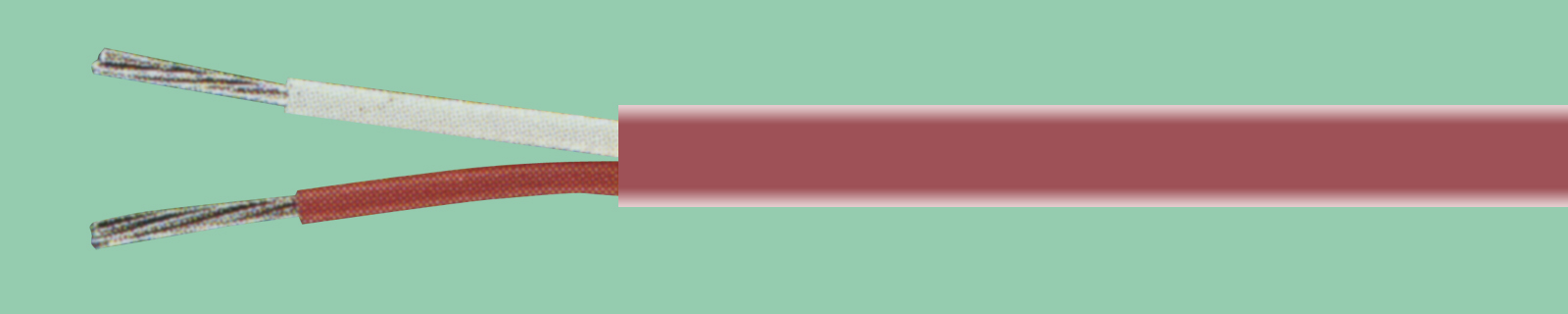

6 TX 基準製品型補償導線 TX-G=VVF TX-G=VVF

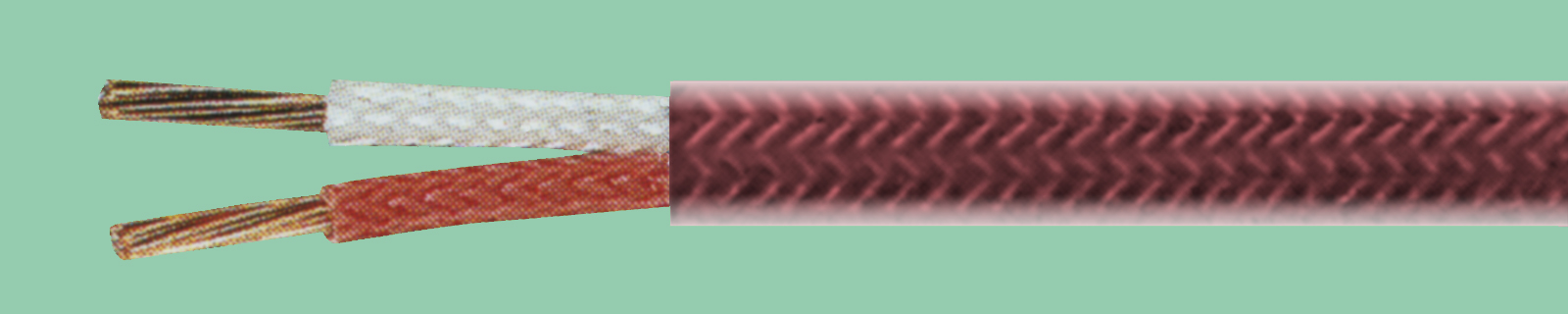

7 RX 基準製品型補償導線 RX-H=GGF RX-H=GGF 7/0.30


7/0.65
2.4×4.0


3.5×6.1
ガラス糸
編組
150

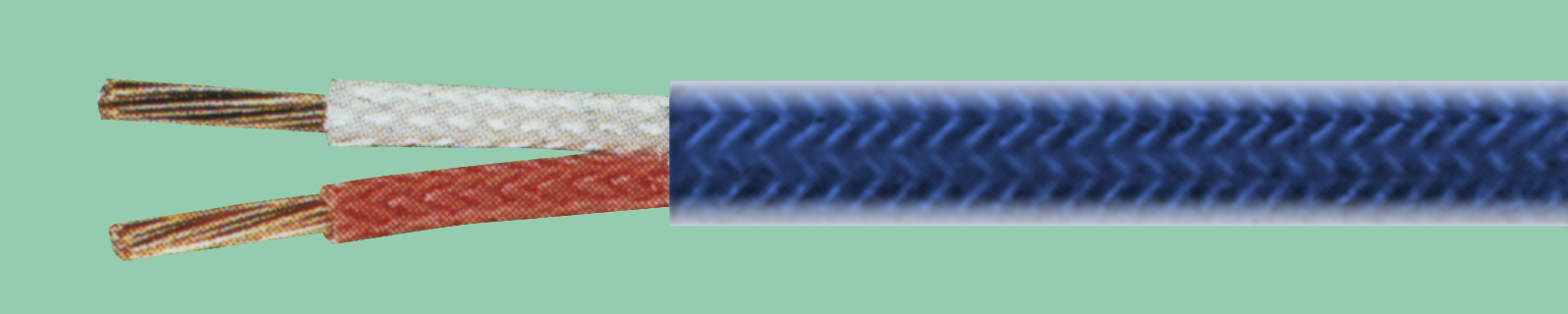

8 KX 基準製品型補償導線 KX-H=GGF KX-H=GGF
9 WX 基準製品型補償導線 WX-H=GGF WX-H=GGF
10 VX 基準製品型補償導線 VX-H=GGF VX-H=GGF
11 EX 基準製品型補償導線 EX-H=GGF EX-H=GGF
12 JX 基準製品型補償導線 JX-H=GGF JX-H=GGF
13 TX 基準製品型補償導線 TX-H=GGF TX-H=GGF


(1) ビニル絶縁被覆補償導線

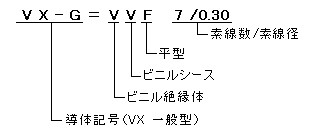

型式記号の表わし方


ビニル絶縁被覆補償導線 構造 ビニル絶縁被覆補償導線 型式記号


2. 1対・多対丸型補償導線


(1) 一般用補償導線

型式記号の表わし方

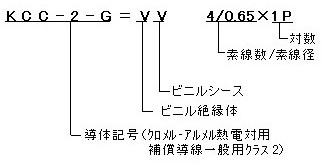

1) 遮蔽無し丸型補償導線1対型
遮蔽無し丸型補償導線1対型 構造
遮蔽無し丸型補償導線1対型 型式記号

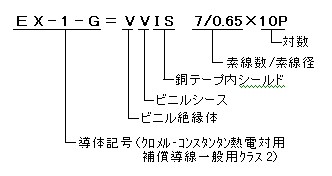

2) 銅テープ遮蔽付丸型補償導線多対型
銅テープ遮蔽付丸型補償導線多対型 構造 銅テープ遮蔽付丸型補償導線多対型 型式記号

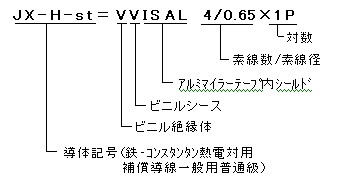

3) アルミマイラーテープ遮蔽付丸型補償導線1対型(ドレンワイヤー入り)
アルミマイラーテープ遮蔽付丸型補償導線1対型(ドレンワイヤー入り) 構造
    アルミマイラーテープ遮蔽付丸型補償導線1対型(ドレンワイヤー入り) 型式記号

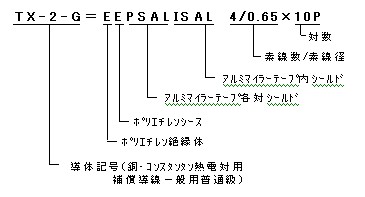

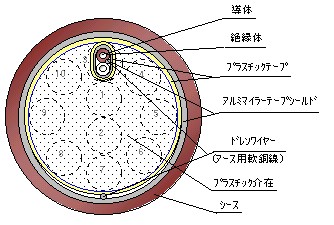

4) アルミマイラーテープ各対遮蔽付丸型補償導線多対型(ドレンワイヤー入り)
アルミマイラーテープ各対遮蔽付丸型補償導線多対型(ドレンワイヤー入り) 構造
アルミマイラーテープ各対遮蔽付丸型補償導線多対型(ドレンワイヤー入り) 型式記号

(2) 耐熱用補償導線

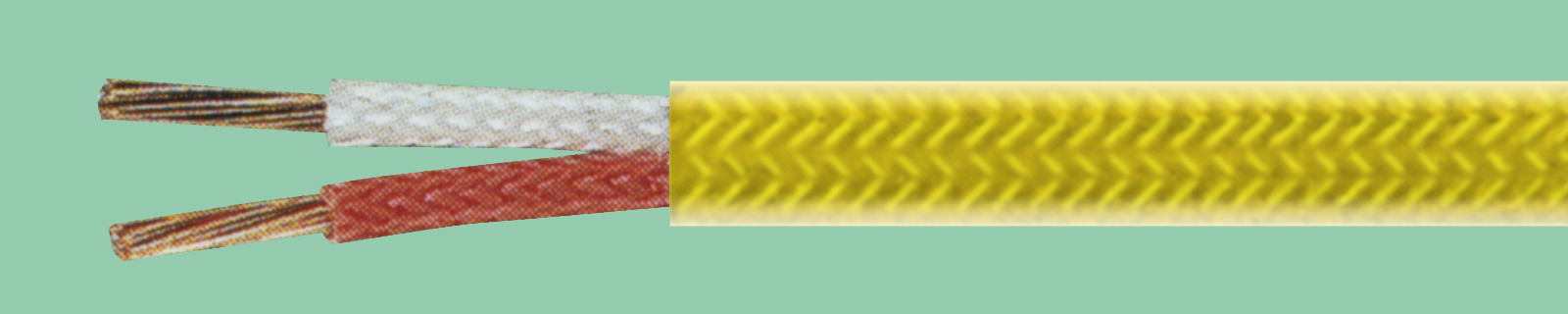

1) ガラス糸絶縁被覆補償導線1対型
ガラス糸絶縁被覆補償導線1対型 構造
ガラス糸絶縁被覆補償導線1対型 型式記号

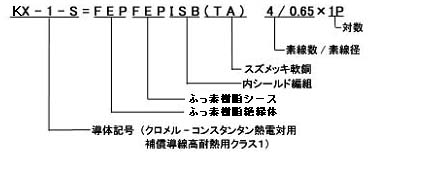

2) 内シールド付ふっ素樹脂絶縁被覆丸型補償導線1対型
内シールド付ふっ素樹脂絶縁被覆丸型補償導線1対型 構造
内シールド付ふっ素樹脂絶縁被覆丸型補償導線1対型 型式記号
