R及びS熱電対補償導線

R及びS熱電対用補償導線は、白金ロジウム - 白金熱電対と組み合わせて使用され、(+)側導体に純銅線、(−)側導体にR及びS用低ニッケル銅合金線を使用するコンペンセーション型(補償型)補償導線です。
R及びS熱電対用補償導線は、グラフ-2に示す様に、100℃以上の高温領域で誤差温度が大きくなる欠点がありますので、JISC1610-2012 耐熱用補償導線では、誤差温度の許容差が±5℃と大きく与えられています。従って、R及びS熱電対用補償導線を御使用になる場合は、熱電対と補償導線との接続点の温度を100℃以下に保持する工夫が大切です。


表-20 R及びS熱電対用補償導線の温度許容差 (JIS規格温度許容差)

記号 補償接点温度(℃) 許容差(℃) 記号(参考) 補償接点温度(℃) 許容差(℃)
JIS C 1610-1981 JIS C 1610-2012
RX,SX-G 0〜+90 ±3
±7
RCA-2-G 0〜+100 ±2.5
SCA-2-G
RX,SX-H 0〜+150 RCB-2-H 0〜+150 ±5.0
SCB-2-H
----- ----- ----- RCB-2-S 0〜+200
SCB-2-S

参考)
表中JIS C 1610-2012のG、Hは絶縁体の材料の使用区分を示します。従って使用温度範囲を補償接点温度として示します。


表-21  R及びS熱電対用補償導線の温度許容差 (IEC 60584-3)

記号 温度範囲(℃) 許容差(℃)
クラス1 クラス2
RCA, SCA 0〜+100 ----- ±2.5
RCB, SCB 0〜+200 ----- ±5.0

SCA, SCB SXRCA, RCB RX

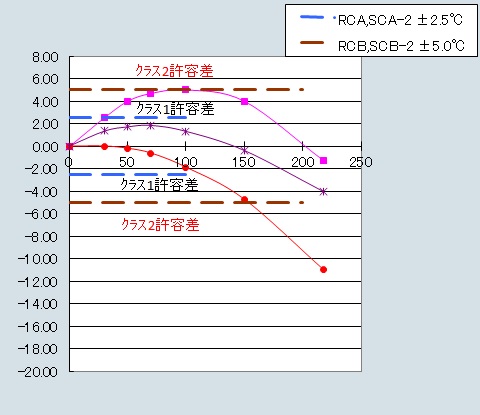

温度換算誤差グラフ






(℃)
測定温度(℃)
グラフ-2
