350℃　超極細しなやか
安定測定

ポリイミド塗料焼付被覆「超耐熱」極細熱電対
SUPER FINEFLEX®(スーパーファインフレックス)は、
測定精度が保証された極細熱電対素線に

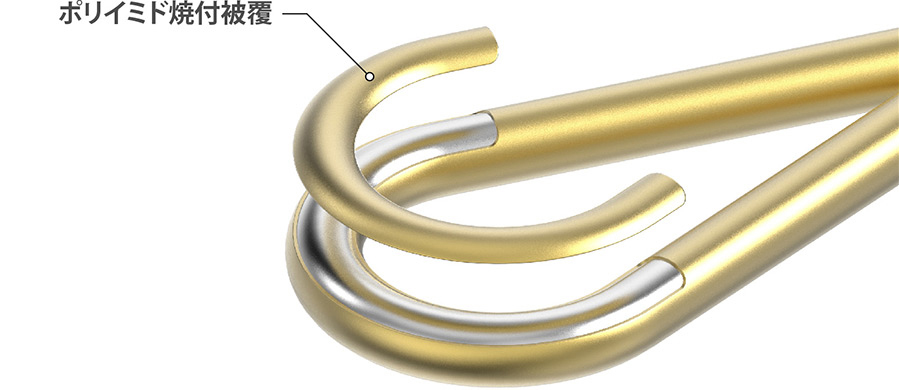

耐熱性に優れたポリイミド塗料を極めて薄く焼き付けて
絶縁被覆加工し、撚り線加工した、極細かつしなやかで
可とう性に優れた、デュープレックス熱電対です。

耐熱性に優れたポリイミド塗料を皮膜に採用したことで、
従来製品では測定ができなかった最高350℃までを安定して
測定できるようになり、応用範囲が大幅に広がっています。

0℃～+350℃の幅広い温度範囲で
安定した絶縁特性を有しており、
今まで温度測定が難しかった対象物が測定可能になります。

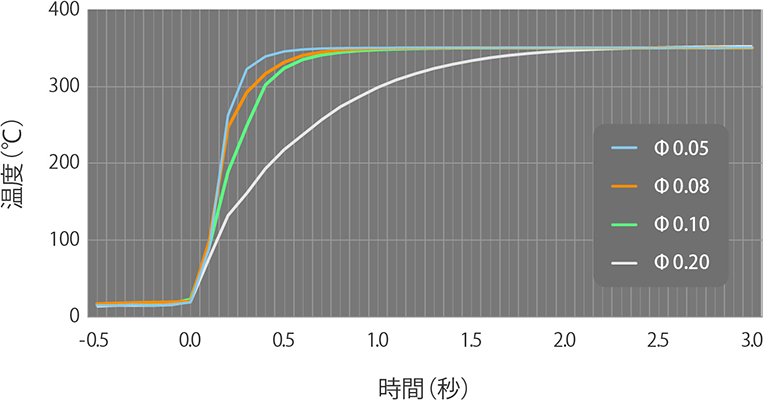

極薄の塗料で被覆されていますので、熱応答性が非常に
優れており、極小面積の温度変化を精密に測定できます。

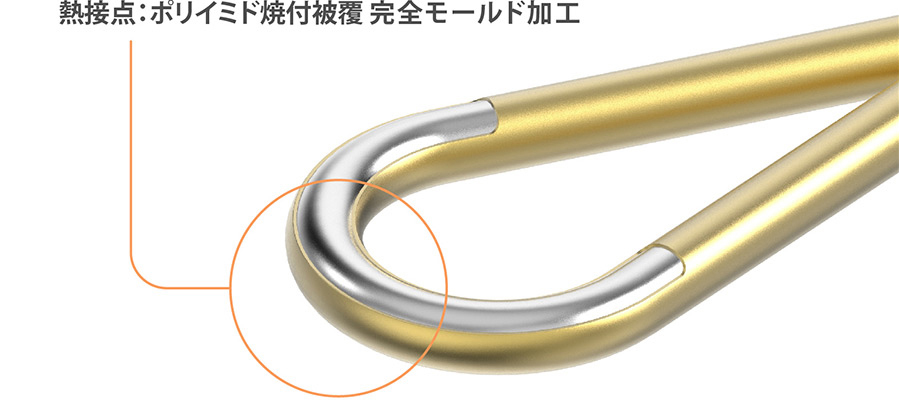

測温接点が、ポリイミド塗料で完全モールドされているので、
測温環境の影響を受けず安定した温度測定ができます。

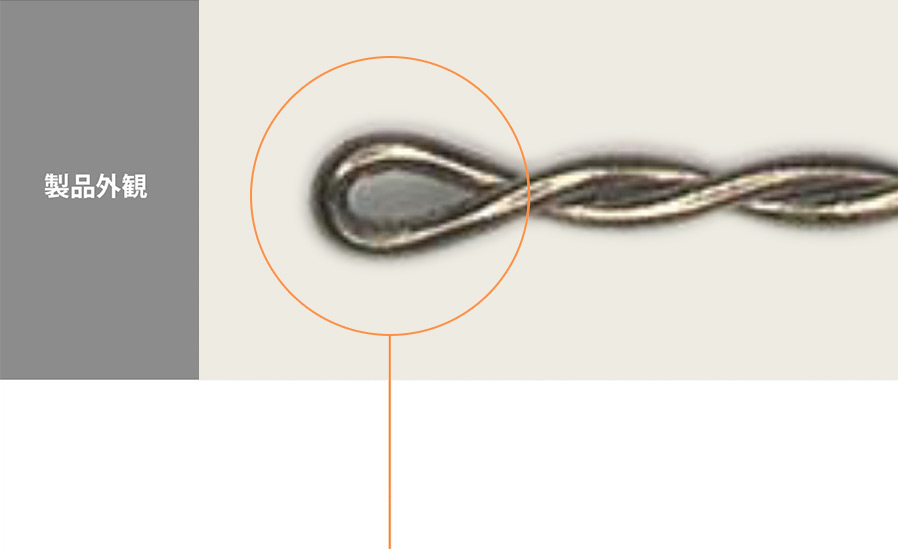

芯線が極細で仕上り外径が細く、撚り線加工されているので、
複雑な構造部分や細く狭い箇所の温度測定ができます。　

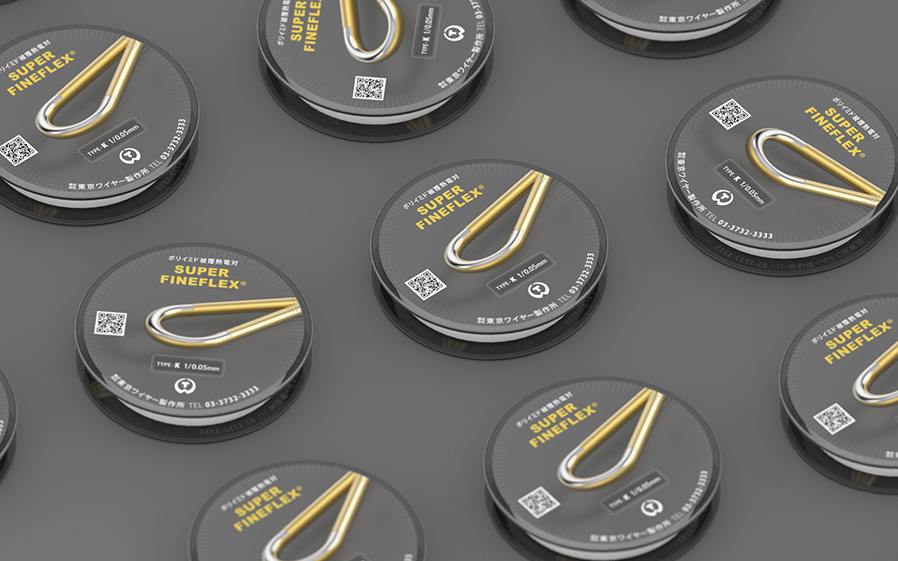

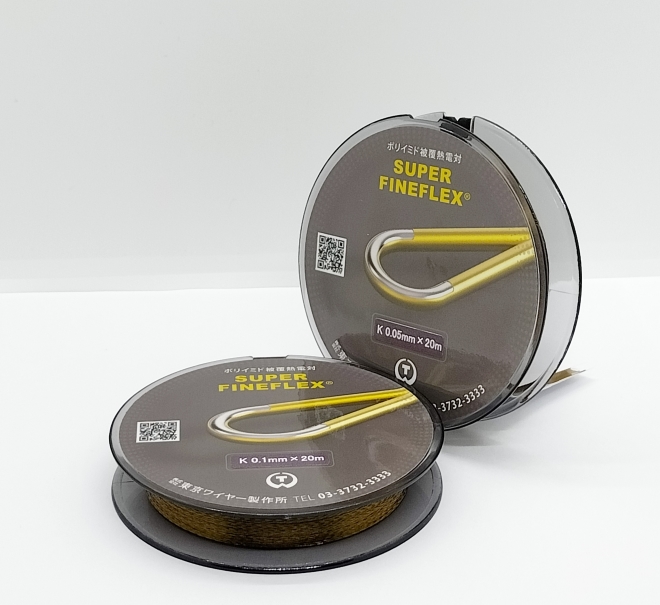

スプール巻きタイプ外観（20M/スプール）

リールタイプ外観

熱電対種類	絶縁被覆	熱電対直径（mm）	最小被覆厚（mm）	最大仕上外径（mm）	温度公差（℃）
K	ポリイミド塗料焼付	0.05 ±0.005	0.008	0.085	0～350 ±1.5
		0.08 ±0.005	0.008	0.120
		0.10 ±0.005	0.008	0.145

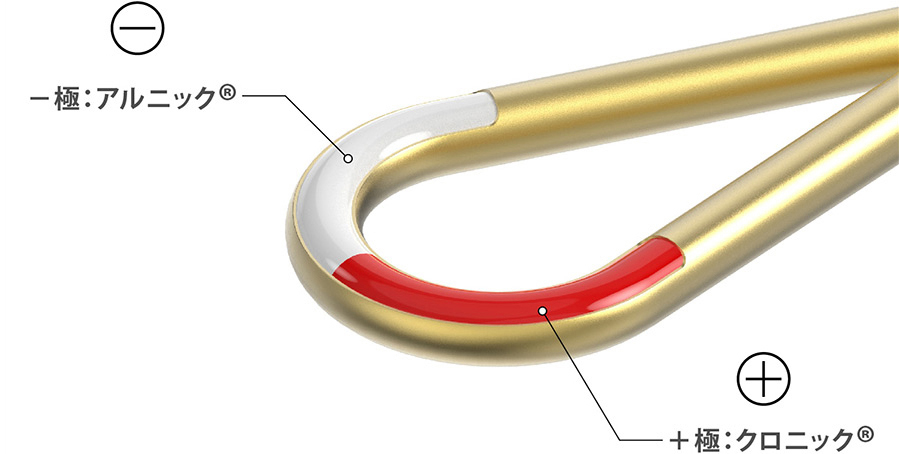

種類	芯線材料		線径（mm）	熱起電力（mV）基準接点0℃
種類	＋脚	－脚	線径（mm）	100℃	218℃
K	クロニック※1	アルニック※1	0.05 0.08 0.10	4.096 ±1.5℃	8.860 ±1.5℃

※1 クロニック、アルニックは弊社における、クロメル及びアルメルの登録商標です。

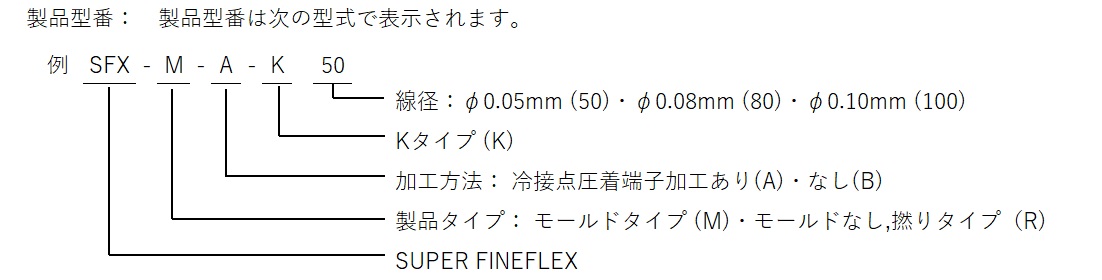

製品型番説明

SUPER FINEFLEX®(スーパーファインフレックス)の製品型番は次の通りです。

種類	線径（mm）	長さ	タイプ	冷接点圧着端子加工	製品型番
K	0.05	2M	モールドタイプ	あり	SFX-M-A-K50
		2M	モールドタイプ	なし	SFX-M-B-K50
		20M	モールドなし撚りタイプ	なし	SFX-R-B-K50
	0.08	2M	モールドタイプ	あり	SFX-M-A-K80
		2M	モールドタイプ	なし	SFX-M-B-K80
		20M	モールドなし撚りタイプ	なし	SFX-R-B-K80
	0.10	2M	モールドタイプ	あり	SFX-M-A-K100
		2M	モールドタイプ	なし	SFX-M-B-K100
		20M	モールドなし撚りタイプ	なし	SFX-R-B-K100
